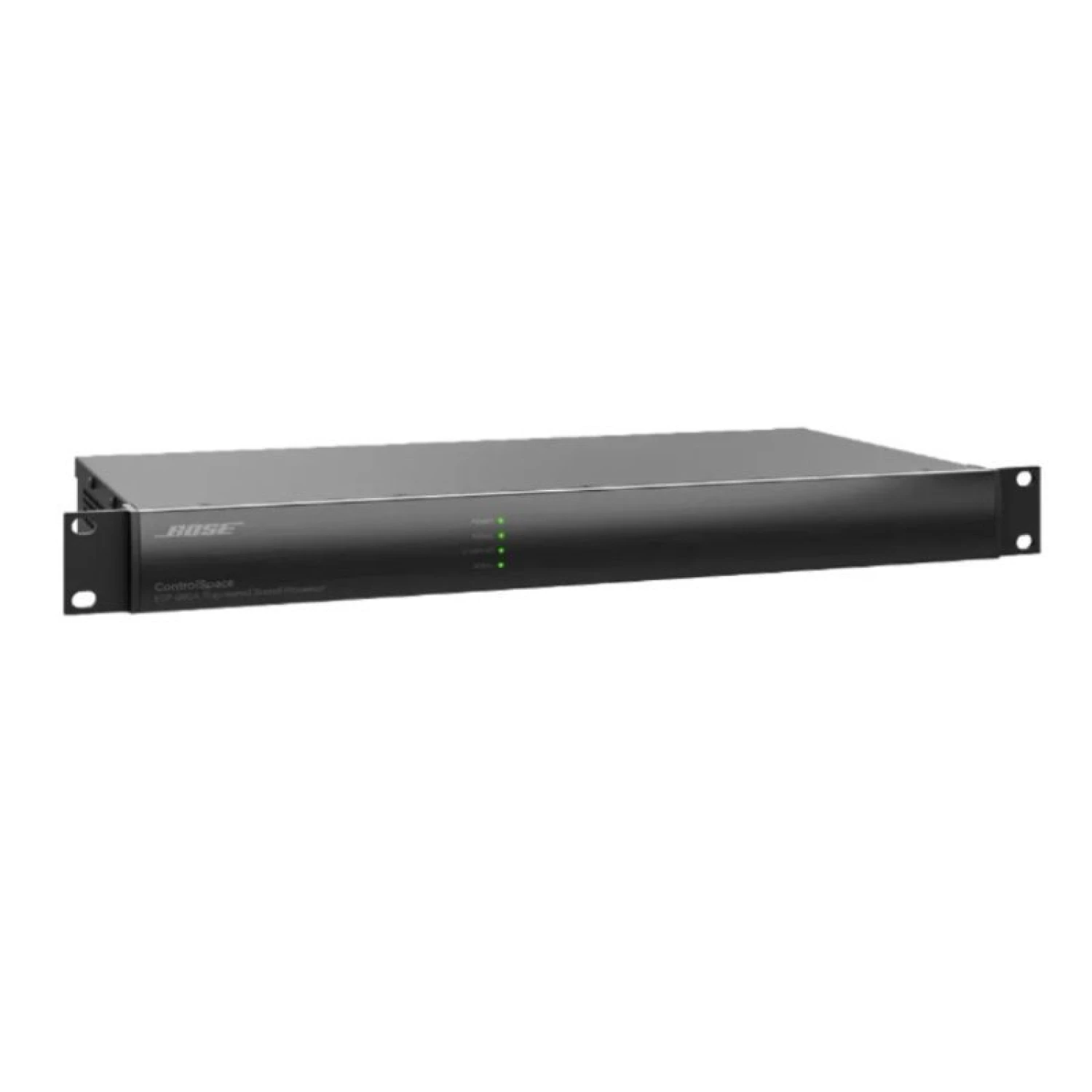

CONTROLSPACE BOSE ESP-880A 8IN/8OUT

CIRCUITERIA ANALÓGICA DE ALTA QUALIDADE OFERECE ENTRADAS E SAÍDAS TANTO PARA MICROFONE QUANTO PARA NÍVEL DE LINHA,
OPERANDO COM RUÍDO ULTRABAIXO E FAIXA DINÂMICA DE 115 DB.
O PROCESSAMENTO AVANÇADO DE SINAIS DIGITAIS SUPORTA ÁUDIO A 48 KHZ / 24 BITS, UTILIZA UM DSP DE ARQUITETURA ABERTA EM PONTO FLUTUANTE,
E OPERA COM BAIXA LATÊNCIA PARA PRECISÃO DO SISTEMA DE SOM.
A CONEXÃO AMPLINK INTEGRADA USA CABOS CAT 5 PADRÃO PARA ENVIAR ATÉ 8 CANAIS DE ÁUDIO DIGITAL NÃO COMPRIMIDO E DE BAIXA LATÊNCIA,
PARA AMPLIFICADORES BOSE COMPATÍVEIS.
O SOFTWARE BOSE CONTROLSPACE DESIGNER PERMITE UM AMPLO CONJUNTO DE MÓDULOS DE PROCESSAMENTO DE SINAL, COMO MIXAGEM AUTOMÁTICA DE MICROFONES,
EQUALIZADORES GRÁFICOS E PARAMÉTRICOS MULTIBANDA, BIBLIOTECAS DE ALTO-FALANTES BOSE, GERADORES DE SINAL, ROTEADORES, MIXERS,
AGCS, DUCKERS, GATES, COMPRESSORES, SELETORES DE FONTE E DELAYS.
A CONEXÃO ETHERNET RJ-45 NO PAINEL FRONTAL PERMITE CONFIGURAÇÃO E MONITORAMENTO LOCAL, ALÉM DE POSSIBILITAR PASSAGEM DE REDE (PASSTHROUGH),
COM AS PORTAS DANTE NO PAINEL TRASEIRO.
DIVERSAS OPÇÕES DE CONTROLE ? OS PRODUTOS CONTROLSPACE ESP SÃO COMPATÍVEIS COM OS CONTROLADORES PROGRAMÁVEIS BOSE CC-64 E CC-16,
CONTROLADORES DE ZONA CONTROLCENTER E CLIENTES CONTROLSPACE REMOTE.
SUPORTA SISTEMAS DE CONTROLE PADRÃO DA INDÚSTRIA USANDO UM PROTOCOLO SERIAL ABRANGENTE POR MEIO DAS PORTAS RS-232 E ETHERNET INTEGRADAS,
COM DRIVERS DISPONÍVEIS PARA SISTEMAS BASEADOS EM AMX E CRESTRON.

PROCESSADOR DE SINAL/CPU: DSP DE 32 BITS FIXOS/FLUTUANTES + ARM, 456 MHZ
CÁLCULO MÁXIMO: 3,6 GIPS / 2,7 GFLOPS
DELAY: 43 S
LATÊNCIA DE ÁUDIO: 860 ?S (ENTRADA ANALÓGICA PARA SAÍDA ANALÓGICA)
CONVERSORES A/D E D/A: 24 BITS
TAXA DE AMOSTRAGEM: 48 KHZ
DESEMPENHO DE ÁUDIO
FAIXA DE FREQUÊNCIA: 20 HZ A 20 KHZ (+0,3 / -0,1 DB)
THD+N: <0,002% A +4 DBU (A-WEIGHTED / 20 HZ A 20 KHZ)
SEPARAÇÃO DE CANAIS (CROSSTALK): <-105 DB A +4 DBU NÍVEL DE ENTRADA E SAÍDA, 1 KHZ
FAIXA DINÂMICA: >115 DB A-WEIGHTED 20 HZ A 20 KHZ, ANALÓGICO PASSANTE
CANAIS DE ENTRADA: 8 ANALÓGICOS (BALANCEADOS, NÍVEL MIC/LINE)
CONECTORES DE ENTRADA: PHOENIX CONTACT 0,15" / 3,81 MM, 6 PINOS
IMPEDÂNCIA DE ENTRADA: 12 KO A 1 KHZ (COM OU SEM PHANTOM POWER ATIVO)
NÍVEL MÁXIMO DE ENTRADA: +24 DBU
RUÍDO EQUIVALENTE DE ENTRADA: <-119 DBU (22 A 20 KHZ, ENTRADA DE 150 O, GANHO 64 DB)
PHANTOM POWER: +48 VDC, 10 MA, SELECIONÁVEL POR ENTRADA
CONFIGURAÇÕES DE PRÉ-GANHO: 0/14/24/32/44/54/64 DB
SAÍDA DE ÁUDIO
CANAIS DE SAÍDA: 8 ANALÓGICOS (BALANCEADOS, NÍVEL DE LINHA), 8 AMPLINK
CONECTORES DE SAÍDA: PHOENIX CONTACT 0,15" / 3,81 MM, 6 PINOS (ANALÓGICO), AMPLINK RJ-45
IMPEDÂNCIA DE SAÍDA: 66 O
NÍVEL MÁXIMO DE SAÍDA: +24 DBU
ENTRADAS DE CONTROLE
ENTRADAS (CONTROLE): 5 ENTRADAS ANALÓGICAS OU DIGITAIS, RESISTOR PULL-UP INTERNO DE 2 KO PARA 5 V, PHOENIX CONTACT 0,15" / 3,81 MM, 6 PINOS
FAIXA DE TENSÃO DE ENTRADA ANALÓGICA: 0 A 3,3 V (MÁX. 5 V)
FAIXA DE TENSÃO DE ENTRADA DIGITAL: 0 V A 3,3 V (TENSÃO LIMITE = 1,6 V)
SAÍDAS (CONTROLE): 5 SAÍDAS DIGITAIS, PHOENIX CONTACT 0,15" / 3,81 MM, 6 PINOS
TENSÃO DE SAÍDA ALTA: 8 V (CIRCUITO ABERTO), 2,5 V A 10 MA; BAIXA: <1 V A 100 MA, PUSH-PULL
CORRENTE DE SAÍDA: 10 MA FONTE, 100 MA SINK (24 VDC MÁX. TENSÃO EXTERNA)
INDICADORES E CONTROLES
INDICADORES LED DE STATUS: POWER/STATUS, SIGNAL, ETHERNET, SERIAL (RS-232 + CC-16)
INDICAÇÃO DE SINAL DE ÁUDIO: VERDE (-60 A -20 DBFS), AMARELO (-20 A -2 DBFS), VERMELHO (-2 A 0 DBFS)
SOFTWARE DE CONFIGURAÇÃO PARA PC: CONTROLSPACE DESIGNER SOFTWARE
CONTROLE EM REDE: ETHERNET (RJ-45), 100 MB
PORTAS DE COMUNICAÇÃO: RS-232 (DB9M, DTE), BOSE CC-16 (PHOENIX CONTACT 0,15" / 3,81 MM, 3 PINOS)
TEMPERATURA DE OPERAÇÃO: 0 A 40°C / 32 A 104°F
REFRIGERAÇÃO: ATIVA, VENTILAÇÃO LATERAL
TENSÃO DE REDE: 85 A 264 VAC 50/60 HZ
CONSUMO DE ENERGIA CA: <37 VA TÍPICO, TODAS AS TENSÕES DE REDE
CONECTOR DE REDE: IEC 60320-C14 (ENTRADA)
DISSIPAÇÃO DE ENERGIA: 22 W (75 BTU/HR, 19 KCAL/HR)
DIMENSÕES: 4,3 × 48,2 × 21,6 CM / 1,7 × 19,0 × 8,5"
PESO: 2,6 KG / 5,8 LB
