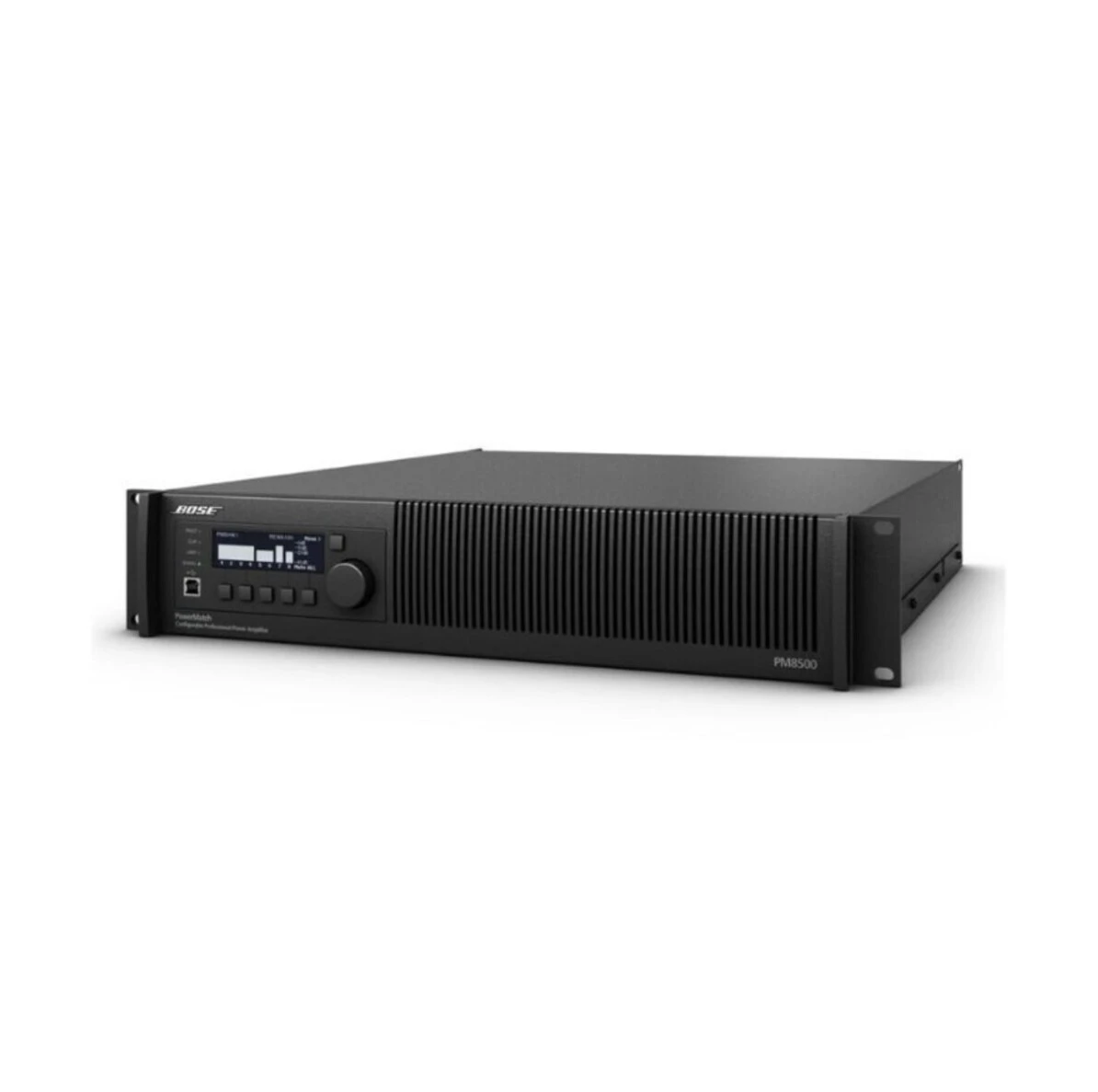

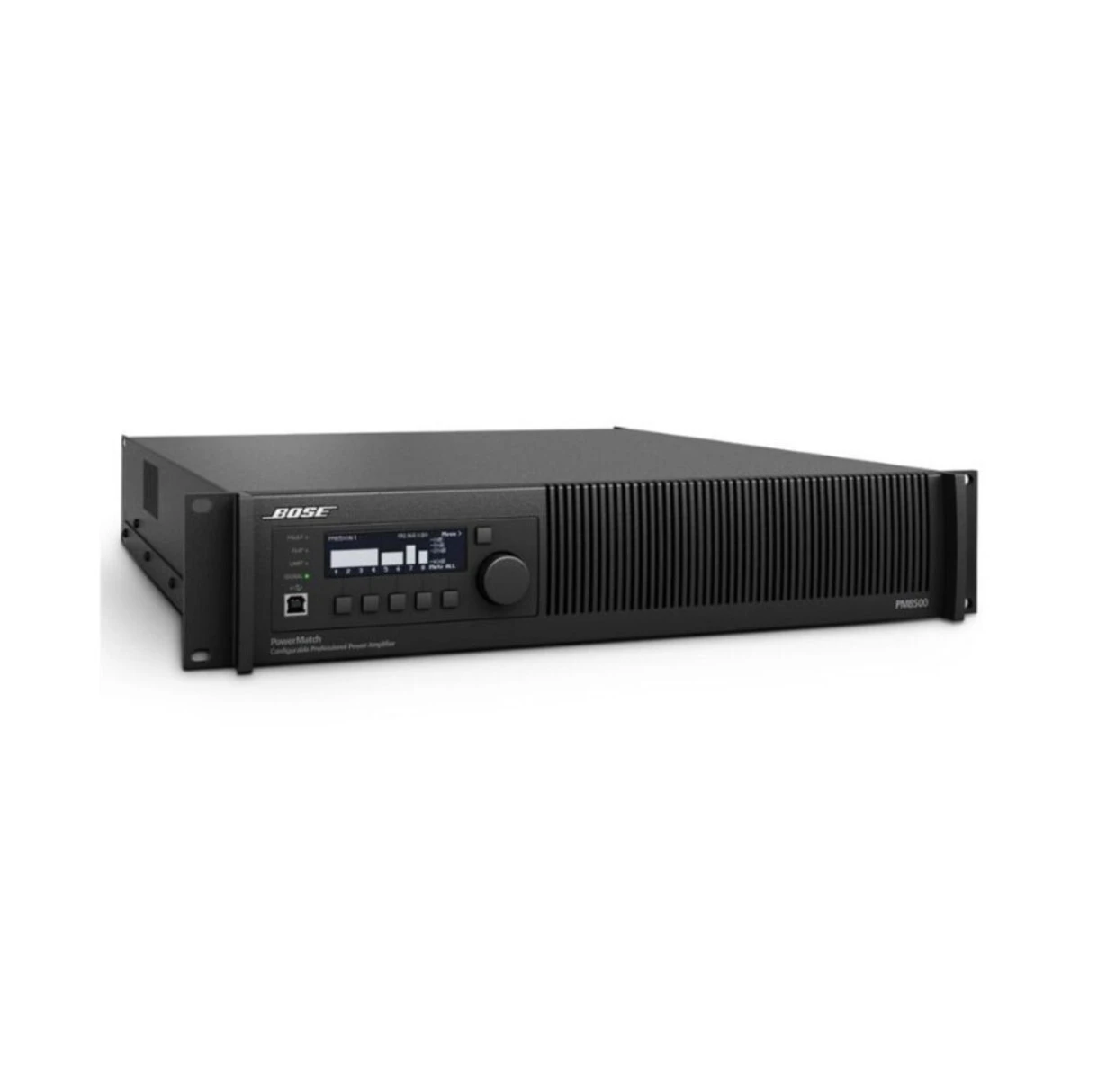

O amplificador de potência profissional configurável Bose PowerMatch PM8500N oferece qualidade de som de nível de concerto com alto grau de escalabilidade e configurabilidade.O PM8500N oferece múltiplas opções de canais e potência, DSP de áudio integrado, interface no painel frontal, conexão USB e configuração, controle e monitoramento via rede Ethernet. Um slot de expansão suporta entradas de placas de acessórios digitais opcionais. Os amplificadores PowerMatch utilizam diversas tecnologias da Bose para fornecer uma combinação sem precedentes de desempenho, eficiência e facilidade de instalação tudo em um design propriet á rio e confi á vel . A conex ã o USB do PM 8500 N permite configura çã o e controle de uma ú nica unidade usando o software Bose ControlSpace Designer . A conectividade Ethernet tamb é m est á dispon í vel para configura çã o , controle de rede e monitoramento de m ú ltiplos amplificadores .
TECNOLOGIA QUADBRIDGE ? PERMITE QUE CADA BLOCO DE ALTO-FALANTES DE 4 CANAIS SEJA CONFIGURADO NOS MODOS MONO, V-BRIDGE, I-SHARE OU QUAD,
PERMITINDO QUE A POTÊNCIA TOTAL DISPONÍVEL DO BLOCO DO AMPLIFICADOR SEJA ALOCADA PARA UM OU MAIS CANAIS DE SAÍDA.
O AMPLIFICADOR É CAPAZ DE ACIONAR CARGAS DE ALTO-FALANTE DE BAIXA IMPEDÂNCIA E DE 70/100V DIRETAMENTE.
SOFTWARE BOSE CONTROLSPACE DESIGNER ? OS AMPLIFICADORES POWERMATCH PODEM SER TOTALMENTE CONFIGURADOS USANDO O SOFTWARE CONTROLSPACE DESIGNER,

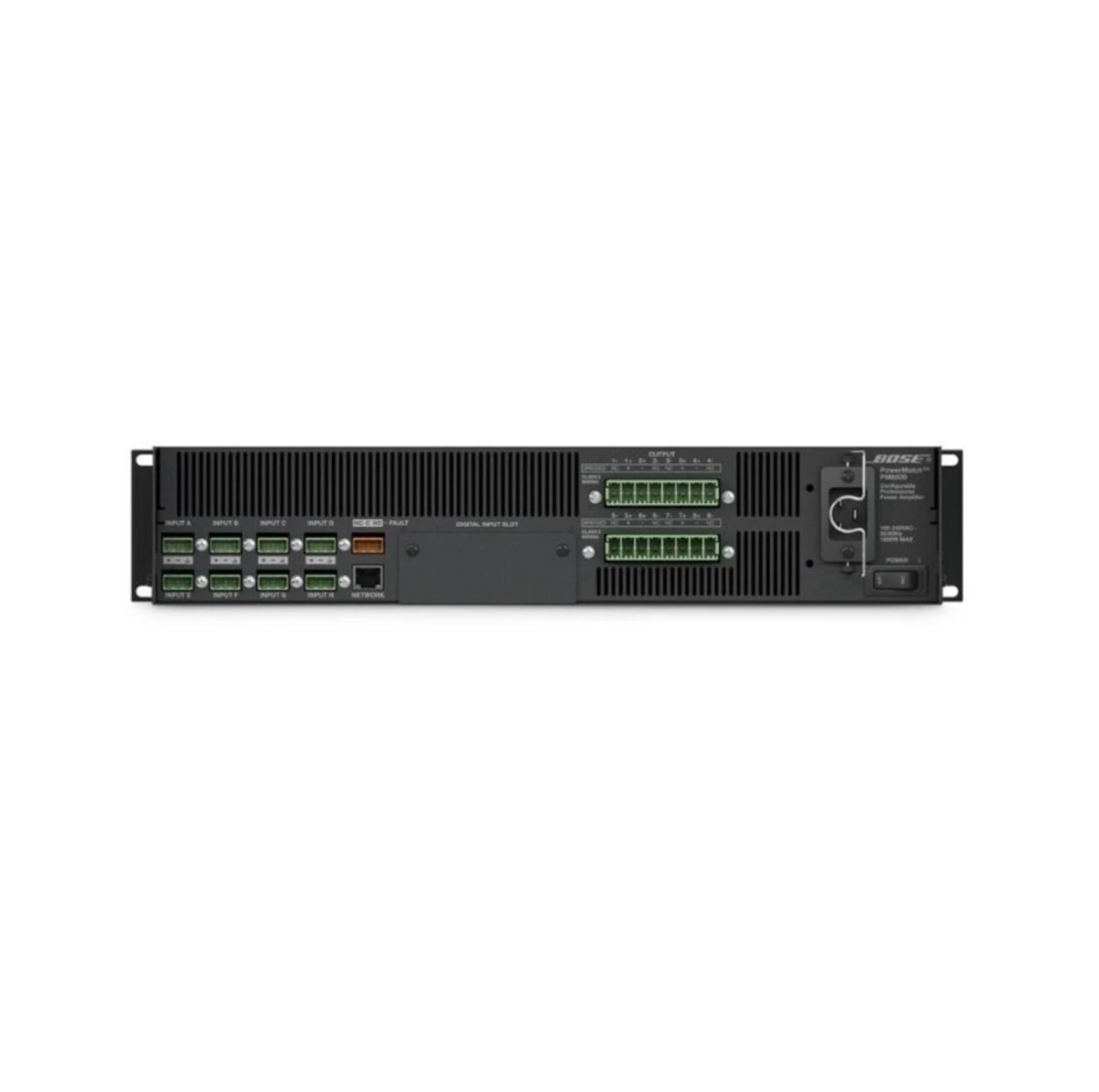

VIA CONEXÃO USB NO PAINEL FRONTAL OU PELA CONEXÃO ETHERNET NO PAINEL TRASEIRO.
USANDO O SOFTWARE CONTROLSPACE DESIGNER, É POSSÍVEL ACESSAR RECURSOS ADICIONAIS,
INCLUINDO: ESTÁGIOS DE EQ PARAMÉTRICO, VARREDURA DE CARGA DE CADA CANAL DE SAÍDA E MODO DE ESPERA AUTOMÁTICO.
O SOFTWARE CONTROLSPACE DESIGNER TAMBÉM É USADO PARA INTEGRAR AMPLIFICADORES POWERMATCH EM REDE A SISTEMAS MAIORES DE CONTROLE,
E MONITORAMENTO COMPOSTOS POR PROCESSADORES BOSE ESP E CENTROS DE CONTROLE CC.
FUNÇÃO AUTO-STANDBY/AUTO-WAKE ? QUANDO ATIVADA, ESTA FUNÇÃO ENTRA E SAI AUTOMATICAMENTE DO MODO DE ESPERA,
PERMITINDO QUE O SISTEMA CONSUMA MENOS ENERGIA.
LOOP DE REALIMENTAÇÃO DE TENSÃO E CORRENTE DUPLA ? DESIGN PROPRIETÁRIO QUE COMBINA A EFICIÊNCIA DA CLASSE D,
COM UM CIRCUITO ÚNICO DE REALIMENTAÇÃO DE CORRENTE E TENSÃO, QUE MONITORA E CONTROLA CONTINUAMENTE TANTO A CORRENTE,
QUANTO A TENSÃO FORNECIDAS À CARGA DO ALTO-FALANTE. INDEPENDENTE DO NÍVEL DE POTÊNCIA E DA IMPEDÂNCIA DA CARGA, O AMPLIFICADOR ENTREGA CONSISTENTEMENTE A MAIOR FAIXA DINÂMICA POSSÍVEL,
RESPOSTA DE FREQUÊNCIA E A MENOR DISTORÇÃO POSSÍVEL.
FONTE DE ALIMENTAÇÃO PEAKBANK ? FONTE DE ALIMENTAÇÃO REGENERATIVA DE 4 QUADRANTES QUE PERMITE MAIOR DENSIDADE DE POTÊNCIA,
APROVEITANDO A ENERGIA DE CARGAS REATIVAS QUE NORMALMENTE SERIA DESPERDIÇADA EM PROJETOS CONVENCIONAIS DE CLASSE D.
ESTE DESIGN DE AMPLIFICADOR ALTAMENTE EFICIENTE PROPORCIONA RESPOSTA DE BAIXA FREQUÊNCIA SUSTENTÁVEL E REPETÍVEL.
CORREÇÃO DE FATOR DE POTÊNCIA (PFC) DE RASTREAMENTO RÁPIDO ? GERENCIA DE FORMA EFICIENTE A CORRENTE RETIRADA DA REDE AC,
PERMITINDO QUE O AMPLIFICADOR ACIONE OS ALTO-FALANTES COM POTÊNCIA MÁXIMA POR MAIS TEMPO SEM FLUTUAÇÃO DE ENERGIA.
O PFC FORNECE RESPOSTA TRANSITÓRIA SUPERIOR E FUNCIONA EM POTÊNCIA DE PICO POR PERÍODOS MAIS LONGOS DO QUE AMPLIFICADORES CONVENCIONAIS CLASSE D,
ATENDENDO ÀS EXIGÊNCIAS DOS MATERIAIS DE PROGRAMA MAIS EXIGENTES.
PERMITINDO QUE A POTÊNCIA TOTAL DISPONÍVEL DO BLOCO DO AMPLIFICADOR SEJA ALOCADA PARA UM OU MAIS CANAIS DE SAÍDA.
O AMPLIFICADOR É CAPAZ DE ACIONAR CARGAS DE ALTO-FALANTE DE BAIXA IMPEDÂNCIA E DE 70/100V DIRETAMENTE.
SOFTWARE BOSE CONTROLSPACE DESIGNER ? OS AMPLIFICADORES POWERMATCH PODEM SER TOTALMENTE CONFIGURADOS USANDO O SOFTWARE CONTROLSPACE DESIGNER,
VIA CONEXÃO USB NO PAINEL FRONTAL OU PELA CONEXÃO ETHERNET NO PAINEL TRASEIRO.
USANDO O SOFTWARE CONTROLSPACE DESIGNER, É POSSÍVEL ACESSAR RECURSOS ADICIONAIS,
INCLUINDO: ESTÁGIOS DE EQ PARAMÉTRICO, VARREDURA DE CARGA DE CADA CANAL DE SAÍDA E MODO DE ESPERA AUTOMÁTICO.
O SOFTWARE CONTROLSPACE DESIGNER TAMBÉM É USADO PARA INTEGRAR AMPLIFICADORES POWERMATCH EM REDE A SISTEMAS MAIORES DE CONTROLE,
E MONITORAMENTO COMPOSTOS POR PROCESSADORES BOSE ESP E CENTROS DE CONTROLE CC.
FUNÇÃO AUTO-STANDBY/AUTO-WAKE ? QUANDO ATIVADA, ESTA FUNÇÃO ENTRA E SAI AUTOMATICAMENTE DO MODO DE ESPERA,
PERMITINDO QUE O SISTEMA CONSUMA MENOS ENERGIA.
LOOP DE REALIMENTAÇÃO DE TENSÃO E CORRENTE DUPLA ? DESIGN PROPRIETÁRIO QUE COMBINA A EFICIÊNCIA DA CLASSE D,
COM UM CIRCUITO ÚNICO DE REALIMENTAÇÃO DE CORRENTE E TENSÃO, QUE MONITORA E CONTROLA CONTINUAMENTE TANTO A CORRENTE,
QUANTO A TENSÃO FORNECIDAS À CARGA DO ALTO-FALANTE. INDEPENDENTE DO NÍVEL DE POTÊNCIA E DA IMPEDÂNCIA DA CARGA, O AMPLIFICADOR ENTREGA CONSISTENTEMENTE A MAIOR FAIXA DINÂMICA POSSÍVEL,
RESPOSTA DE FREQUÊNCIA E A MENOR DISTORÇÃO POSSÍVEL.
FONTE DE ALIMENTAÇÃO PEAKBANK ? FONTE DE ALIMENTAÇÃO REGENERATIVA DE 4 QUADRANTES QUE PERMITE MAIOR DENSIDADE DE POTÊNCIA,
APROVEITANDO A ENERGIA DE CARGAS REATIVAS QUE NORMALMENTE SERIA DESPERDIÇADA EM PROJETOS CONVENCIONAIS DE CLASSE D.
ESTE DESIGN DE AMPLIFICADOR ALTAMENTE EFICIENTE PROPORCIONA RESPOSTA DE BAIXA FREQUÊNCIA SUSTENTÁVEL E REPETÍVEL.
CORREÇÃO DE FATOR DE POTÊNCIA (PFC) DE RASTREAMENTO RÁPIDO ? GERENCIA DE FORMA EFICIENTE A CORRENTE RETIRADA DA REDE AC,
PERMITINDO QUE O AMPLIFICADOR ACIONE OS ALTO-FALANTES COM POTÊNCIA MÁXIMA POR MAIS TEMPO SEM FLUTUAÇÃO DE ENERGIA.
O PFC FORNECE RESPOSTA TRANSITÓRIA SUPERIOR E FUNCIONA EM POTÊNCIA DE PICO POR PERÍODOS MAIS LONGOS DO QUE AMPLIFICADORES CONVENCIONAIS CLASSE D,
ATENDENDO ÀS EXIGÊNCIAS DOS MATERIAIS DE PROGRAMA MAIS EXIGENTES.
CLASSIFICAÇÃO DE POTÊNCIA 2 O 4 O 8 O 70 V 100 V
THD PARA CLASSIFICAÇÃO DE POTÊNCIA < 0,1 % < 0,1 % < 0,1 % 1 % 1 %
MODO MONO 450 W 500 W 300 W VER NOTA 3 VER NOTA 3
MODO V-BRIDGE 450 W2 1000 W 1000 W 800 W 1000 W
MODO I-SHARE 1000 W 500 W2 300 W2 NÃO DISPONÍVEL NÃO DISPONÍVEL
MODO QUAD 1000 W2 2000 W 1000 W2 1600 W 2000 W
POTÊNCIA MÁXIMA NOMINAL 4000 W (500 W X 8 CANAIS A 4 OHMS)
TENSÃO MÁXIMA DE SAÍDA 71 / 142 V (MODO MONO / V-BRIDGE, I-SHARE E QUAD)
GANHO DE TENSÃO 36 / 42 / 36 / 42 DB (MODO MONO / V-BRIDGE / I-SHARE / QUAD)
RESPOSTA DE FREQUÊNCIA 20 HZ - 20 KHZ (EM 1 W E +/- 0,5 DB)
RELAÇÃO SINAL-RUÍDO, ENTRADA ANALÓGICA > 102 DB (1 DB ABAIXO DA POTÊNCIA NOMINAL, PONDERADO A)
THD < 0,4 % (EM 1 W, 20 HZ A 20 KHZ)
DISTORÇÃO DE INTERMODULAÇÃO - SMPTE < 0,4 % (60 HZ, 7 KHZ)
SEPARAÇÃO DE CANAIS (CROSSTALK) > 65 DB (CANAIS ADJACENTES, A 1 KHZ)
FATOR DE AMORTECIMENTO > 1000 (10-1000 HZ, 4 OHMS, NA SAÍDA DO AMPLIFICADOR)
DSP INTEGRADO
CONVERSORES A/D E D/A 48 KHZ / 24-BIT
LATÊNCIA TOTAL (ENTRADA ANALÓGICA - SAÍDA DO AMPLIFICADOR) < 0,95 MS
ROTEAMENTO DE SINAL DE ENTRADA PARA SAÍDA MATRIZ 8 X 8
EQ DE ENTRADA PEQ DE 5 BANDAS (+/- 20 DB), NOTCH, SHELVING, PASSA-ALTA, PASSA-BAIXA
FILTROS PASSA-BANDA (CROSSOVER) BUTTERWORTH, BESSEL OU LINKWITZ-RILEY, ATÉ 48 DB/OITAVA
EQ DE ALTO-FALANTE PEQ DE 9 BANDAS (+/- 20 DB), SHELVING,
PASSA-ALTA, PASSA-BAIXA, EQ DE ARRAY ROOMMATCH DE 2 BANDAS
ATRASO MÁXIMO DE SAÍDA 3 S
LIMITADOR DE SAÍDA TENSÃO DE PICO E RMS
ENTRADAS DE ÁUDIO ANALÓGICA DIGITAL (CARTÃO OPCIONAL)
CANAIS DE ENTRADA 8 (NÍVEL DE LINHA BALANCEADO) 8
IMPEDÂNCIA DE ENTRADA > 100 KO N/D
SENSIBILIDADE 0, +4, +12, +24 DBU,
SELECIONÁVEL DIGITAL: 0, -12, -20, -24 DBFS, SELECIONÁVEL
NÍVEL MÁXIMO DE ENTRADA +24 DBU (NA CONFIGURAÇÃO DE SENSIBILIDADE DE 24 DBU) N/D
CONECTORES DE ENTRADA PHOENIX CONTACT® DE 3 PINOS (COR VERDE; PEÇA Nº 1776168) DEPENDE DO CARTÃO
SAÍDAS 2 A 8 (CONFIGURÁVEIS)
CONECTORES DE SAÍDA CONECTORES PHOENIX CONTACT DE 8 PINOS (PEÇA Nº 1778120), SUPORTA FIO 10-24 AWG
INDICADORES LED DE STATUS SINAL, LIMITE, CLIP, FALHA
CONTROLES DA INTERFACE DO USUÁRIO MUTE, SENSIBILIDADE DE ENTRADA, CONFIGURAÇÃO DE SAÍDA, ATENUAÇÃO DE SAÍDA, EQ LIGADO/DESLIGADO, SELEÇÃO DE PRESET. LCD 240 X 64.
CONTROLES ADICIONAIS DISPONÍVEIS COM O SOFTWARE CONTROLSPACE DESIGNER
TENSÃO DE REDE 100-240 V (50/60 HZ)
RECOMENDAÇÃO DE CIRCUITO 20A (120 V) OU 16A (230 V)
CONECTOR DE REDE IEC 60320-C20 (ENTRADA)
TENSÃO MÍNIMA DA LINHA AC 80 V (POTÊNCIA DE SAÍDA REDUZIDA)
CORRENTE MÁXIMA DE PARTIDA 15,4 A (230 VAC, 50 HZ)
CORRENTE RMS MÁXIMA 15 A
EFICIÊNCIA, 1/3 DA POTÊNCIA NOMINAL > 75 % (SINAL DE ENTRADA RUÍDO ROSA)
TOPOLOGIA DO ESTÁGIO DE SAÍDA CLASSE D
PROTEÇÃO CONTRA SOBRECARGA ALTA TEMPERATURA, DC, HF, CURTO, LIMITADOR DE TENSÃO, LIMITADOR DE CORRENTE, CORRENTE DE PARTIDA, PROTEÇÃO DE DISJUNTOR DE REDE
DIMENSÕES (A X L X P) 88 MM × 483 MM × 525 MM - 2 ESPAÇOS EM RACK
PESO LÍQUIDO 12,9 KG PESO PARA ENVIO: 15,7 KG
PROFUNDIDADE DE MONTAGEM 533 MM
TEMPERATURA DE OPERAÇÃO 0 °C - 40 °C
SISTEMA DE RESFRIAMENTO VENTILADORES CONTROLADOS POR MICROPROCESSADOR, VELOCIDADE VARIÁVEL, FLUXO DE AR FRENTE PARA TRÁS
SOFTWARE DE CONFIGURAÇÃO CONTROLSPACE DESIGNER SOFTWARE V3.2 OU SUPERIOR
CONEXÃO COM PC USB (TIPO B), ETHERNET (RJ-45, 100 MB)
SAÍDA DE NOTIFICAÇÃO DE FALHA CONTATO RELÉ NC/NO (1 A, 30 VDC), CONECTOR PHOENIX CONTACT DE 3 PINOS (COR LARANJA; PEÇA Nº 1976010)
THD PARA CLASSIFICAÇÃO DE POTÊNCIA < 0,1 % < 0,1 % < 0,1 % 1 % 1 %
MODO MONO 450 W 500 W 300 W VER NOTA 3 VER NOTA 3
MODO V-BRIDGE 450 W2 1000 W 1000 W 800 W 1000 W
MODO I-SHARE 1000 W 500 W2 300 W2 NÃO DISPONÍVEL NÃO DISPONÍVEL
MODO QUAD 1000 W2 2000 W 1000 W2 1600 W 2000 W
POTÊNCIA MÁXIMA NOMINAL 4000 W (500 W X 8 CANAIS A 4 OHMS)
TENSÃO MÁXIMA DE SAÍDA 71 / 142 V (MODO MONO / V-BRIDGE, I-SHARE E QUAD)
GANHO DE TENSÃO 36 / 42 / 36 / 42 DB (MODO MONO / V-BRIDGE / I-SHARE / QUAD)
RESPOSTA DE FREQUÊNCIA 20 HZ - 20 KHZ (EM 1 W E +/- 0,5 DB)
RELAÇÃO SINAL-RUÍDO, ENTRADA ANALÓGICA > 102 DB (1 DB ABAIXO DA POTÊNCIA NOMINAL, PONDERADO A)
THD < 0,4 % (EM 1 W, 20 HZ A 20 KHZ)
DISTORÇÃO DE INTERMODULAÇÃO - SMPTE < 0,4 % (60 HZ, 7 KHZ)
SEPARAÇÃO DE CANAIS (CROSSTALK) > 65 DB (CANAIS ADJACENTES, A 1 KHZ)
FATOR DE AMORTECIMENTO > 1000 (10-1000 HZ, 4 OHMS, NA SAÍDA DO AMPLIFICADOR)
DSP INTEGRADO
CONVERSORES A/D E D/A 48 KHZ / 24-BIT
LATÊNCIA TOTAL (ENTRADA ANALÓGICA - SAÍDA DO AMPLIFICADOR) < 0,95 MS
ROTEAMENTO DE SINAL DE ENTRADA PARA SAÍDA MATRIZ 8 X 8
EQ DE ENTRADA PEQ DE 5 BANDAS (+/- 20 DB), NOTCH, SHELVING, PASSA-ALTA, PASSA-BAIXA
FILTROS PASSA-BANDA (CROSSOVER) BUTTERWORTH, BESSEL OU LINKWITZ-RILEY, ATÉ 48 DB/OITAVA
EQ DE ALTO-FALANTE PEQ DE 9 BANDAS (+/- 20 DB), SHELVING,
PASSA-ALTA, PASSA-BAIXA, EQ DE ARRAY ROOMMATCH DE 2 BANDAS
ATRASO MÁXIMO DE SAÍDA 3 S
LIMITADOR DE SAÍDA TENSÃO DE PICO E RMS
ENTRADAS DE ÁUDIO ANALÓGICA DIGITAL (CARTÃO OPCIONAL)
CANAIS DE ENTRADA 8 (NÍVEL DE LINHA BALANCEADO) 8
IMPEDÂNCIA DE ENTRADA > 100 KO N/D
SENSIBILIDADE 0, +4, +12, +24 DBU,
SELECIONÁVEL DIGITAL: 0, -12, -20, -24 DBFS, SELECIONÁVEL
NÍVEL MÁXIMO DE ENTRADA +24 DBU (NA CONFIGURAÇÃO DE SENSIBILIDADE DE 24 DBU) N/D
CONECTORES DE ENTRADA PHOENIX CONTACT® DE 3 PINOS (COR VERDE; PEÇA Nº 1776168) DEPENDE DO CARTÃO
SAÍDAS 2 A 8 (CONFIGURÁVEIS)
CONECTORES DE SAÍDA CONECTORES PHOENIX CONTACT DE 8 PINOS (PEÇA Nº 1778120), SUPORTA FIO 10-24 AWG
INDICADORES LED DE STATUS SINAL, LIMITE, CLIP, FALHA
CONTROLES DA INTERFACE DO USUÁRIO MUTE, SENSIBILIDADE DE ENTRADA, CONFIGURAÇÃO DE SAÍDA, ATENUAÇÃO DE SAÍDA, EQ LIGADO/DESLIGADO, SELEÇÃO DE PRESET. LCD 240 X 64.
CONTROLES ADICIONAIS DISPONÍVEIS COM O SOFTWARE CONTROLSPACE DESIGNER
TENSÃO DE REDE 100-240 V (50/60 HZ)
RECOMENDAÇÃO DE CIRCUITO 20A (120 V) OU 16A (230 V)
CONECTOR DE REDE IEC 60320-C20 (ENTRADA)
TENSÃO MÍNIMA DA LINHA AC 80 V (POTÊNCIA DE SAÍDA REDUZIDA)
CORRENTE MÁXIMA DE PARTIDA 15,4 A (230 VAC, 50 HZ)
CORRENTE RMS MÁXIMA 15 A
EFICIÊNCIA, 1/3 DA POTÊNCIA NOMINAL > 75 % (SINAL DE ENTRADA RUÍDO ROSA)
TOPOLOGIA DO ESTÁGIO DE SAÍDA CLASSE D
PROTEÇÃO CONTRA SOBRECARGA ALTA TEMPERATURA, DC, HF, CURTO, LIMITADOR DE TENSÃO, LIMITADOR DE CORRENTE, CORRENTE DE PARTIDA, PROTEÇÃO DE DISJUNTOR DE REDE
DIMENSÕES (A X L X P) 88 MM × 483 MM × 525 MM - 2 ESPAÇOS EM RACK
PESO LÍQUIDO 12,9 KG PESO PARA ENVIO: 15,7 KG
PROFUNDIDADE DE MONTAGEM 533 MM
TEMPERATURA DE OPERAÇÃO 0 °C - 40 °C
SISTEMA DE RESFRIAMENTO VENTILADORES CONTROLADOS POR MICROPROCESSADOR, VELOCIDADE VARIÁVEL, FLUXO DE AR FRENTE PARA TRÁS
SOFTWARE DE CONFIGURAÇÃO CONTROLSPACE DESIGNER SOFTWARE V3.2 OU SUPERIOR
CONEXÃO COM PC USB (TIPO B), ETHERNET (RJ-45, 100 MB)
SAÍDA DE NOTIFICAÇÃO DE FALHA CONTATO RELÉ NC/NO (1 A, 30 VDC), CONECTOR PHOENIX CONTACT DE 3 PINOS (COR LARANJA; PEÇA Nº 1976010)
