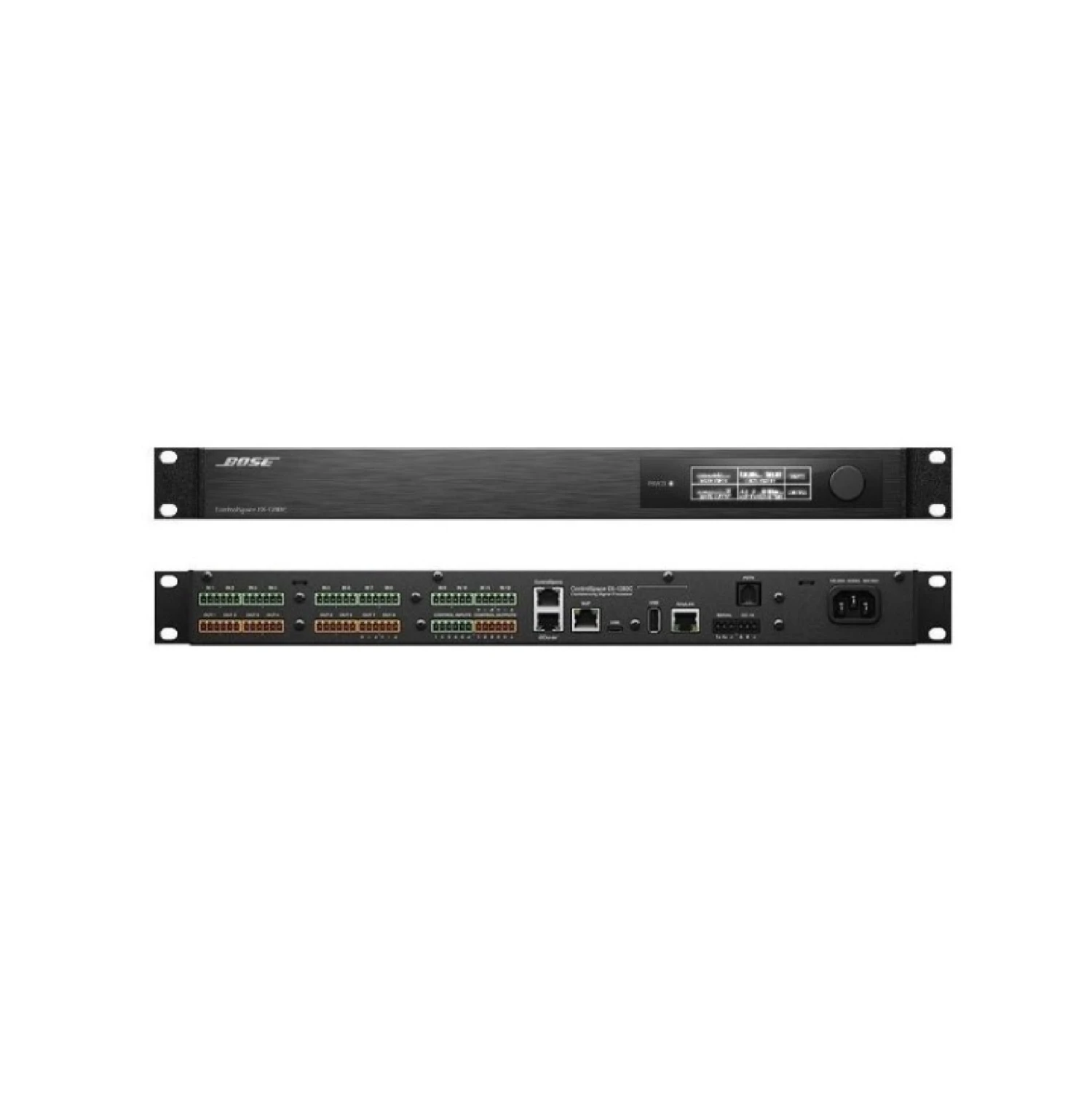

Com um design de arquitetura aberta em uma única unidade de rack, o ControlSpace EX-1280 é um processador de sinal digital robusto, equipado para aplicações de processamento de áudio de uso geral. Doze entradas analógicas de microfone/linha, oito saídas analógicas, uma saída Bose Professional AmpLink e conectividade Dante 64 × 64 permitem configuração flexível e controle de sistemas de som com alta qualidade. O software ControlSpace Designer simplifica o processo de configuração com programação por arrastar e soltar, tornando o ajuste rápido e fácil.
ARQUITETURA ABERTA, DESIGN 1RU CONSTRUÍDO PARA APLICAÇÕES GERAIS E DE PA
A CONEXÃO USB FACILITA A INTEGRAÇÃO COM FONTES DE ÁUDIO DE PC
A REDE DE ÁUDIO DANTE SUPORTA 64 × 64 CANAIS DE ÁUDIO PARA CONEXÃO COM OUTROS PRODUTOS COMPATÍVEIS COM DANTE,
INCLUINDO MICROFONES, AMPLIFICADORES, MIXERS E TERMINAIS COM DANTE INTEGRADO NATIVAMENTE
A SAÍDA AMPLINK FORNECE 8 CANAIS DE ÁUDIO DIGITAL NÃO COMPACTADO E DE BAIXA LATÊNCIA,
PARA AMPLIFICADORES BOSE PROFESSIONAL EQUIPADOS COM AMPLINK
A INTERFACE DO PAINEL FRONTAL CONTA COM UM GRANDE DISPLAY OLED E ENCODER ROTATIVO PARA CONFIGURAÇÃO DE PARÂMETROS DE REDE,
E MONITORAMENTO DA ATIVIDADE DOS CANAIS
GPIO (5 ENTRADAS/5 SAÍDAS) E SERIAL PARA INTERFACE COM DISPOSITIVOS EXTERNOS E SISTEMAS DE CONTROLE
A CONEXÃO USB FACILITA A INTEGRAÇÃO COM FONTES DE ÁUDIO DE PC
A REDE DE ÁUDIO DANTE SUPORTA 64 × 64 CANAIS DE ÁUDIO PARA CONEXÃO COM OUTROS PRODUTOS COMPATÍVEIS COM DANTE,
INCLUINDO MICROFONES, AMPLIFICADORES, MIXERS E TERMINAIS COM DANTE INTEGRADO NATIVAMENTE
A SAÍDA AMPLINK FORNECE 8 CANAIS DE ÁUDIO DIGITAL NÃO COMPACTADO E DE BAIXA LATÊNCIA,
PARA AMPLIFICADORES BOSE PROFESSIONAL EQUIPADOS COM AMPLINK
A INTERFACE DO PAINEL FRONTAL CONTA COM UM GRANDE DISPLAY OLED E ENCODER ROTATIVO PARA CONFIGURAÇÃO DE PARÂMETROS DE REDE,
E MONITORAMENTO DA ATIVIDADE DOS CANAIS
GPIO (5 ENTRADAS/5 SAÍDAS) E SERIAL PARA INTERFACE COM DISPOSITIVOS EXTERNOS E SISTEMAS DE CONTROLE
SEPARAÇÃO DE CANAIS (CROSSTALK): < -105 DB EM +4 DBU,
SINAL DE ENTRADA DE 1 KHZ
FAIXA DINÂMICA: 115 DB, PONDERADO A, 20 HZ ? 20 KHZ,
ENTRADA ANALÓGICA PARA SAÍDA ANALÓGICA
RESPOSTA DE FREQUÊNCIA: 18 HZ ? 20 KHZ (+0,8 DB/-0,2 DB),
REFERÊNCIA DE 1 KHZ
THD+N: < 0,003% EM +4 DBU (PONDERADO A, 20 HZ ? 18 KHZ)
/ < 0,01% EM +44 DBU (PONDERADO A, 20 HZ ? 18 KHZ)
CANCELAMENTO DE ECO ACÚSTICO (AEC)
AEC ATIVADO: NÃO
CANAIS DE ENTRADA: 12 BALANCEADOS, MICROFONE/LINHA
CONECTORES: (1) EUROBLOCK DE 6 PINOS, 3,81 MM, DESTACÁVEL
RUÍDO DE ENTRADA EQUIVALENTE: -118 DB EM GANHO DE 44 DB
OPÇÕES DE SENSIBILIDADE: 0 DB, +14 DB, +24 DB, +32 DB,
+44 DB, +54 DB, +64 DB
IMPEDÂNCIA DE ENTRADA: 12 KO EM 1 KHZ, COM OU SEM PHANTOM POWER
NÍVEL MÁXIMO DE ENTRADA: +24 DBU
PHANTOM POWER: 48 VDC, 10 MA, SELECIONÁVEL POR SOFTWARE PARA CADA ENTRADA
ENTRADAS/SAÍDAS DE ÁUDIO, DIGITAIS
CANAIS: 64 DANTE IN × 64 DANTE OUT, PRIMÁRIO/SECUNDÁRIO / 8 AMPLINK OUT
CONECTORES: (2) RJ-45 DANTE IN/OUT / (1) RJ-45 AMPLINK OUT
TIPO: DANTE (ENTRADA/SAÍDA), AMPLINK (SAÍDA)
SAÍDAS DE ÁUDIO, ANALÓGICAS
CANAIS: 8 BALANCEADOS, LINHA
CONECTORES: (6) EUROBLOCK DE 6 PINOS, 3,81 MM
NÍVEL MÁXIMO DE SAÍDA: +24 DBU
IMPEDÂNCIA DE SAÍDA: 200 O
SEGURANÇA: UL60065 (8ª EDIÇÃO), CAN/CSA-C22.2 NO.60065 (8ª EDIÇÃO),
IEC/EN60065 (8ª EDIÇÃO), UL62368-1 (2ª EDIÇÃO),
CAN/CSA-C22.2 NO. 62368-1-14 (2ª EDIÇÃO), IEC/EN 62368-1 (2ª EDIÇÃO)
CERTIFICADO EN 54-24: NÃO
EMC: EN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013,
EN 55035:2017, FCC PARTE 15B CLASSE A, AS/NZS CISPR 32:2015,
ICES-003 CLASSE A, CISPR13
ENTRADAS DE CONTROLE
FAIXA DE TENSÃO, ANALÓGICA: 0 V ? 3,3 V (5 V MÁXIMO)
TENSÃO DE ENTRADA DIGITAL: 0 V ? 3,3 V (LIMIAR 1,6 V)
SAÍDAS (CONTROLE): (5) DIGITAIS, EUROBLOCK DE 6 PINOS,
3,81 MM, DESTACÁVEL
TENSÃO DE SAÍDA - ALTO: 8 V (CIRCUITO ABERTO), 2,5 V EM 10 MA /
BAIXO: < 1 V EM 100 MA, PUSH-PULL
CONECTOR DE REDE: ENTRADA IEC 60320-C14
TENSÃO DA REDE: 85?264 VAC, 50/60 HZ
CONSUMO DE ENERGIA AC: 35 W TÍPICO A 40 °C
DISSIPAÇÃO DE ENERGIA: 60 W (205 BTU/H, 52 KCAL/H)
APLICATIVOS DE SOFTWARE: CONTROLSPACE DESIGNER 5.5 OU POSTERIOR (WINDOWS)
CONEXÃO COM COMPUTADOR: RJ-45 (DANTE), ATRAVÉS DE ROTEADOR OU SWITCH DE REDE
INDICADORES E CONTROLES
DISPLAY: OLED 256 × 64
INDICADORES LED: (1) LED DE ENERGIA/STATUS
DSP INTEGRADO
DELAY: 43 S
CONVERSORES A/D E D/A: 48 KHZ / 24 BITS
LATÊNCIA DE ÁUDIO: 1,05 MS, ENTRADA ANALÓGICA PARA SAÍDA ANALÓGICA
DSP ATIVADO: SIM
CÁLCULO MÁXIMO: 3,6 GIPS / 2,7 GFLOPS
PROCESSADOR DE SINAL/CPU: DSP DE 32 BITS FIXO /
FLUTUANTE 456 MHZ / PROCESSADOR ARM CORTEX-A8 600 MHZ
TAXA DE AMOSTRAGEM / PROFUNDIDADE DE BITS: 48 KHZ / 24 BITS
CORES: PRETO
SISTEMA DE RESFRIAMENTO: 2 VENTOINHAS LATERAIS DE VELOCIDADE VARIÁVEL
SUSPENSÃO/MONTAGEM: SUPORTES PADRÃO DE RACK
FAIXA DE TEMPERATURA DE OPERAÇÃO: 0 °C A 40 °C
DIMENSÕES DO PRODUTO (A×L×P): 44 MM × 483 MM × 282 MM
PESO LÍQUIDO: 3,2 KG
ESPAÇO EM RACK: 1RU
SINAL DE ENTRADA DE 1 KHZ
FAIXA DINÂMICA: 115 DB, PONDERADO A, 20 HZ ? 20 KHZ,
ENTRADA ANALÓGICA PARA SAÍDA ANALÓGICA
RESPOSTA DE FREQUÊNCIA: 18 HZ ? 20 KHZ (+0,8 DB/-0,2 DB),
REFERÊNCIA DE 1 KHZ
THD+N: < 0,003% EM +4 DBU (PONDERADO A, 20 HZ ? 18 KHZ)
/ < 0,01% EM +44 DBU (PONDERADO A, 20 HZ ? 18 KHZ)
CANCELAMENTO DE ECO ACÚSTICO (AEC)
AEC ATIVADO: NÃO
CANAIS DE ENTRADA: 12 BALANCEADOS, MICROFONE/LINHA
CONECTORES: (1) EUROBLOCK DE 6 PINOS, 3,81 MM, DESTACÁVEL
RUÍDO DE ENTRADA EQUIVALENTE: -118 DB EM GANHO DE 44 DB
OPÇÕES DE SENSIBILIDADE: 0 DB, +14 DB, +24 DB, +32 DB,
+44 DB, +54 DB, +64 DB
IMPEDÂNCIA DE ENTRADA: 12 KO EM 1 KHZ, COM OU SEM PHANTOM POWER
NÍVEL MÁXIMO DE ENTRADA: +24 DBU
PHANTOM POWER: 48 VDC, 10 MA, SELECIONÁVEL POR SOFTWARE PARA CADA ENTRADA
ENTRADAS/SAÍDAS DE ÁUDIO, DIGITAIS
CANAIS: 64 DANTE IN × 64 DANTE OUT, PRIMÁRIO/SECUNDÁRIO / 8 AMPLINK OUT
CONECTORES: (2) RJ-45 DANTE IN/OUT / (1) RJ-45 AMPLINK OUT
TIPO: DANTE (ENTRADA/SAÍDA), AMPLINK (SAÍDA)
SAÍDAS DE ÁUDIO, ANALÓGICAS
CANAIS: 8 BALANCEADOS, LINHA
CONECTORES: (6) EUROBLOCK DE 6 PINOS, 3,81 MM
NÍVEL MÁXIMO DE SAÍDA: +24 DBU
IMPEDÂNCIA DE SAÍDA: 200 O
SEGURANÇA: UL60065 (8ª EDIÇÃO), CAN/CSA-C22.2 NO.60065 (8ª EDIÇÃO),
IEC/EN60065 (8ª EDIÇÃO), UL62368-1 (2ª EDIÇÃO),
CAN/CSA-C22.2 NO. 62368-1-14 (2ª EDIÇÃO), IEC/EN 62368-1 (2ª EDIÇÃO)
CERTIFICADO EN 54-24: NÃO
EMC: EN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013,
EN 55035:2017, FCC PARTE 15B CLASSE A, AS/NZS CISPR 32:2015,
ICES-003 CLASSE A, CISPR13
ENTRADAS DE CONTROLE
FAIXA DE TENSÃO, ANALÓGICA: 0 V ? 3,3 V (5 V MÁXIMO)
TENSÃO DE ENTRADA DIGITAL: 0 V ? 3,3 V (LIMIAR 1,6 V)
SAÍDAS (CONTROLE): (5) DIGITAIS, EUROBLOCK DE 6 PINOS,
3,81 MM, DESTACÁVEL
TENSÃO DE SAÍDA - ALTO: 8 V (CIRCUITO ABERTO), 2,5 V EM 10 MA /
BAIXO: < 1 V EM 100 MA, PUSH-PULL
CONECTOR DE REDE: ENTRADA IEC 60320-C14
TENSÃO DA REDE: 85?264 VAC, 50/60 HZ
CONSUMO DE ENERGIA AC: 35 W TÍPICO A 40 °C
DISSIPAÇÃO DE ENERGIA: 60 W (205 BTU/H, 52 KCAL/H)
APLICATIVOS DE SOFTWARE: CONTROLSPACE DESIGNER 5.5 OU POSTERIOR (WINDOWS)
CONEXÃO COM COMPUTADOR: RJ-45 (DANTE), ATRAVÉS DE ROTEADOR OU SWITCH DE REDE
INDICADORES E CONTROLES
DISPLAY: OLED 256 × 64
INDICADORES LED: (1) LED DE ENERGIA/STATUS
DSP INTEGRADO
DELAY: 43 S
CONVERSORES A/D E D/A: 48 KHZ / 24 BITS
LATÊNCIA DE ÁUDIO: 1,05 MS, ENTRADA ANALÓGICA PARA SAÍDA ANALÓGICA
DSP ATIVADO: SIM
CÁLCULO MÁXIMO: 3,6 GIPS / 2,7 GFLOPS
PROCESSADOR DE SINAL/CPU: DSP DE 32 BITS FIXO /
FLUTUANTE 456 MHZ / PROCESSADOR ARM CORTEX-A8 600 MHZ
TAXA DE AMOSTRAGEM / PROFUNDIDADE DE BITS: 48 KHZ / 24 BITS
CORES: PRETO
SISTEMA DE RESFRIAMENTO: 2 VENTOINHAS LATERAIS DE VELOCIDADE VARIÁVEL
SUSPENSÃO/MONTAGEM: SUPORTES PADRÃO DE RACK
FAIXA DE TEMPERATURA DE OPERAÇÃO: 0 °C A 40 °C
DIMENSÕES DO PRODUTO (A×L×P): 44 MM × 483 MM × 282 MM
PESO LÍQUIDO: 3,2 KG
ESPAÇO EM RACK: 1RU
| SKU | 13999 |
|---|---|
| Marca | BOSE |
